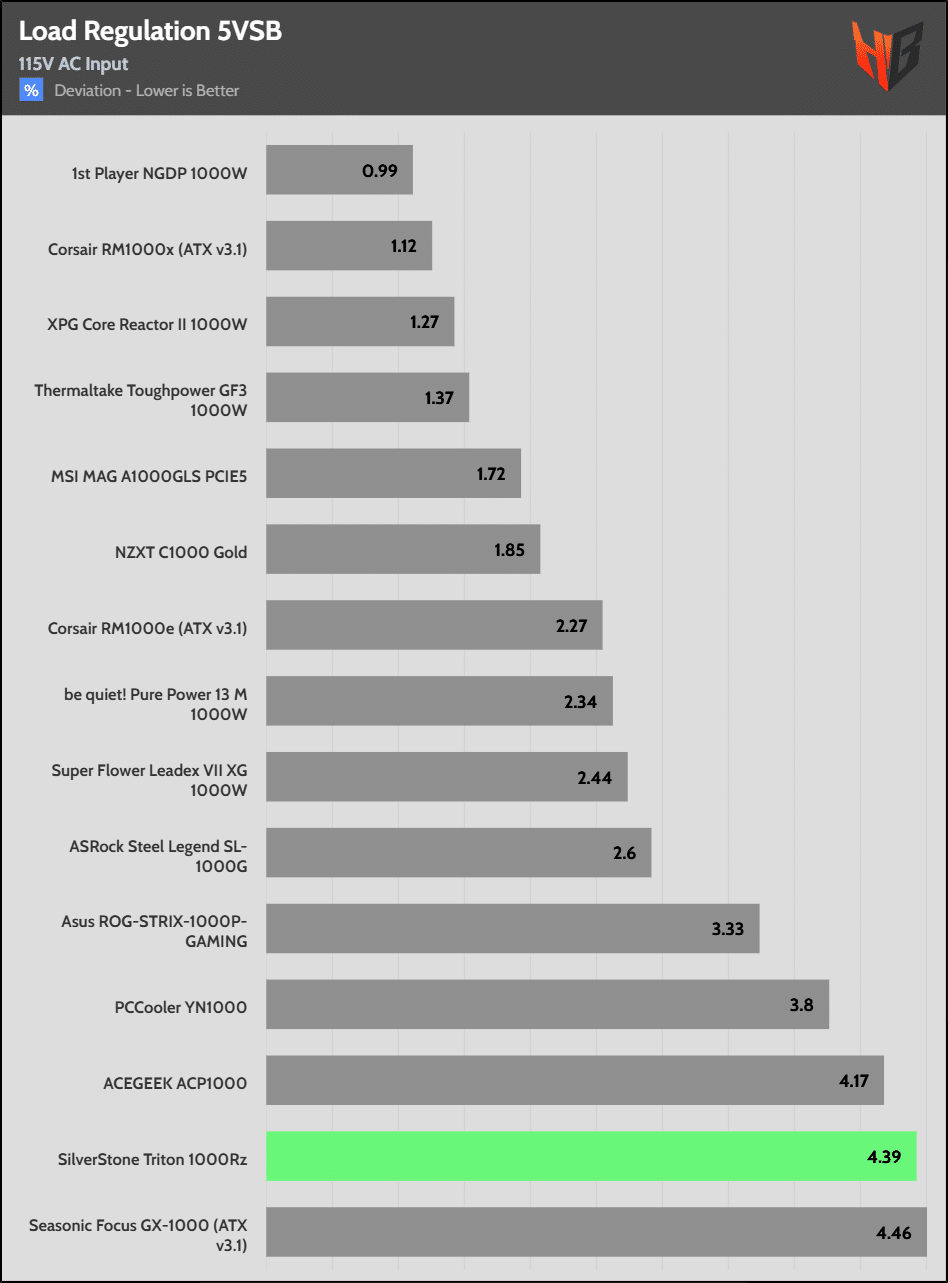

Load Regulation
Test | 12V | 5V | 3.3V | 5VSB | DC/AC (Watts) | Efficiency | Fan Speed (RPM) | PSU Noise (dB[A]) | Temps (In/Out) | PF/AC Volts |
10% | 6.522A | 1.999A | 1.971A | 1A | 99.988 | 86.258% | 798 | 19.5 | 40.34°C | 0.965 |
12.018V | 5.003V | 3.349V | 5V | 115.92 | 42.23°C | 114.79V | ||||
20% | 14.076A | 3.001A | 2.96A | 1.204A | 199.936 | 89.958% | 799 | 19.5 | 40.82°C | 0.976 |
12.009V | 4.998V | 3.345V | 4.982V | 222.252 | 44.41°C | 114.77V | ||||
30% | 21.996A | 3.503A | 3.456A | 1.41A | 299.986 | 90.745% | 800 | 19.6 | 41.06°C | 0.977 |
11.999V | 4.995V | 3.342V | 4.964V | 330.582 | 45.85°C | 114.73V | ||||
40% | 29.889A | 4.006A | 3.95A | 1.618A | 399.516 | 90.592% | 799 | 19.5 | 41.55°C | 0.975 |
11.988V | 4.992V | 3.342V | 4.945V | 441.009 | 48.39°C | 114.7V | ||||
50% | 37.460A | 5.011A | 4.943A | 1.827A | 499.253 | 90.158% | 800 | 19.6 | 42.29°C | 0.976 |
11.980V | 4.989V | 3.339V | 4.926V | 553.755 | 52.63°C | 114.67V | ||||
60% | 45.108A | 6.018A | 5.937A | 2A | 599.637 | 89.543% | 800 | 19.6 | 42.55°C | 0.979 |
11.972V | 4.986V | 3.336V | 4.908V | 669.664 | 57.34°C | 114.63V | ||||
70% | 52.701A | 7.027A | 6.937A | 2.25A | 699.532 | 88.757% | 1199 | 32.4 | 43.01°C | 0.981 |
11.962V | 4.982V | 3.33V | 4.888V | 788.143 | 57.87°C | 114.6V | ||||
80% | 60.381A | 8.037A | 7.939A | 2.36A | 799.556 | 87.849% | 1699 | 42.2 | 43.82°C | 0.983 |
11.952V | 4.976V | 3.325V | 4.874V | 910.152 | 56.03°C | 114.56V | ||||
90% | 68.410A | 8.546A | 8.434A | 2.469A | 899.336 | 86.895% | 2198 | 48.3 | 44.15°C | 0.984 |
11.941V | 4.973V | 3.32V | 4.86V | 1034.97 | 54.76°C | 114.53V | ||||
100% | 76.246A | 9.056A | 8.962A | 3.109A | 999.356 | 85.819% | 2196 | 48.3 | 45.14°C | 0.986 |
11.931V | 4.969V | 3.314V | 4.826V | 1164.487 | 56.47°C | 114.48V | ||||
110% | 84.017A | 10.07A | 10.063A | 3.117A | 1099.978 | 84.619% | 2194 | 48.3 | 46.62°C | 0.988 |
11.922V | 4.965V | 3.309V | 4.812V | 1299.915 | 61.78°C | 114.43V | ||||
CL1 | 0.117A | 13.271A | 13.114A | 0A | 111.3 | 81.688% | 806 | 19.8 | 42.29°C | 0.971 |
12.019V | 4.988V | 3.332V | 5.022V | 136.254 | 55.95°C | 114.8V | ||||
CL2 | 0.115A | 20.034A | 0A | 0A | 101.345 | 79.839% | 805 | 19.8 | 40.48°C | 0.968 |
12.025V | 4.989V | 3.346V | 5.028V | 126.938 | 52.77°C | 114.8V | ||||
CL3 | 0.115A | 0A | 19.812A | 0A | 67.383 | 74.107% | 803 | 19.7 | 40.01°C | 0.962 |
12.018V | 5V | 3.331V | 5.029V | 90.925 | 49.81°C | 114.81V | ||||
CL4 | 83.739A | 0A | 0A | 0.001A | 999.973 | 86.613% | 2191 | 48.3 | 44°C | 0.986 |
11.942V | 4.985V | 3.328V | 4.953V | 1154.576 | 53.2°C | 114.49V |

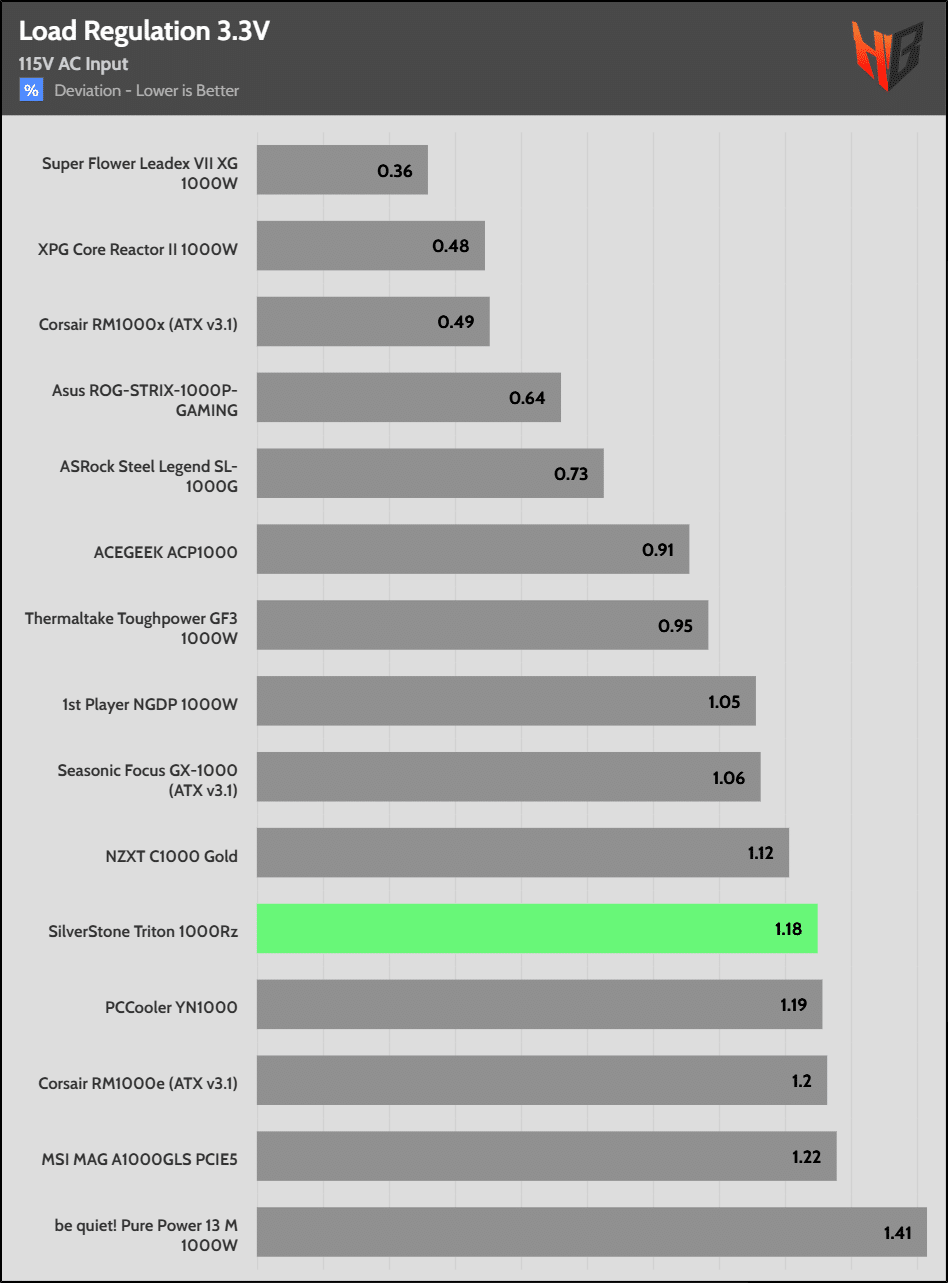

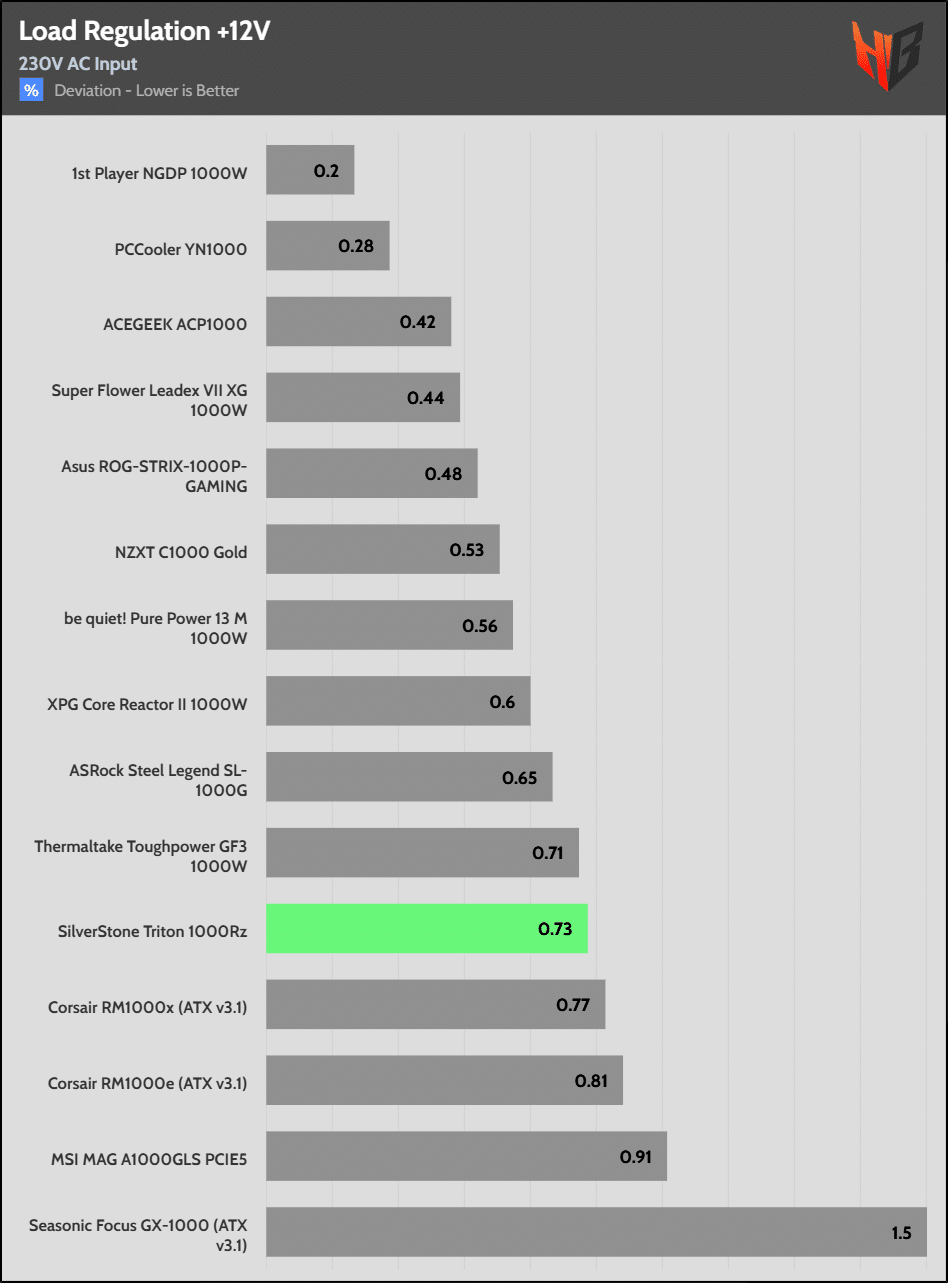

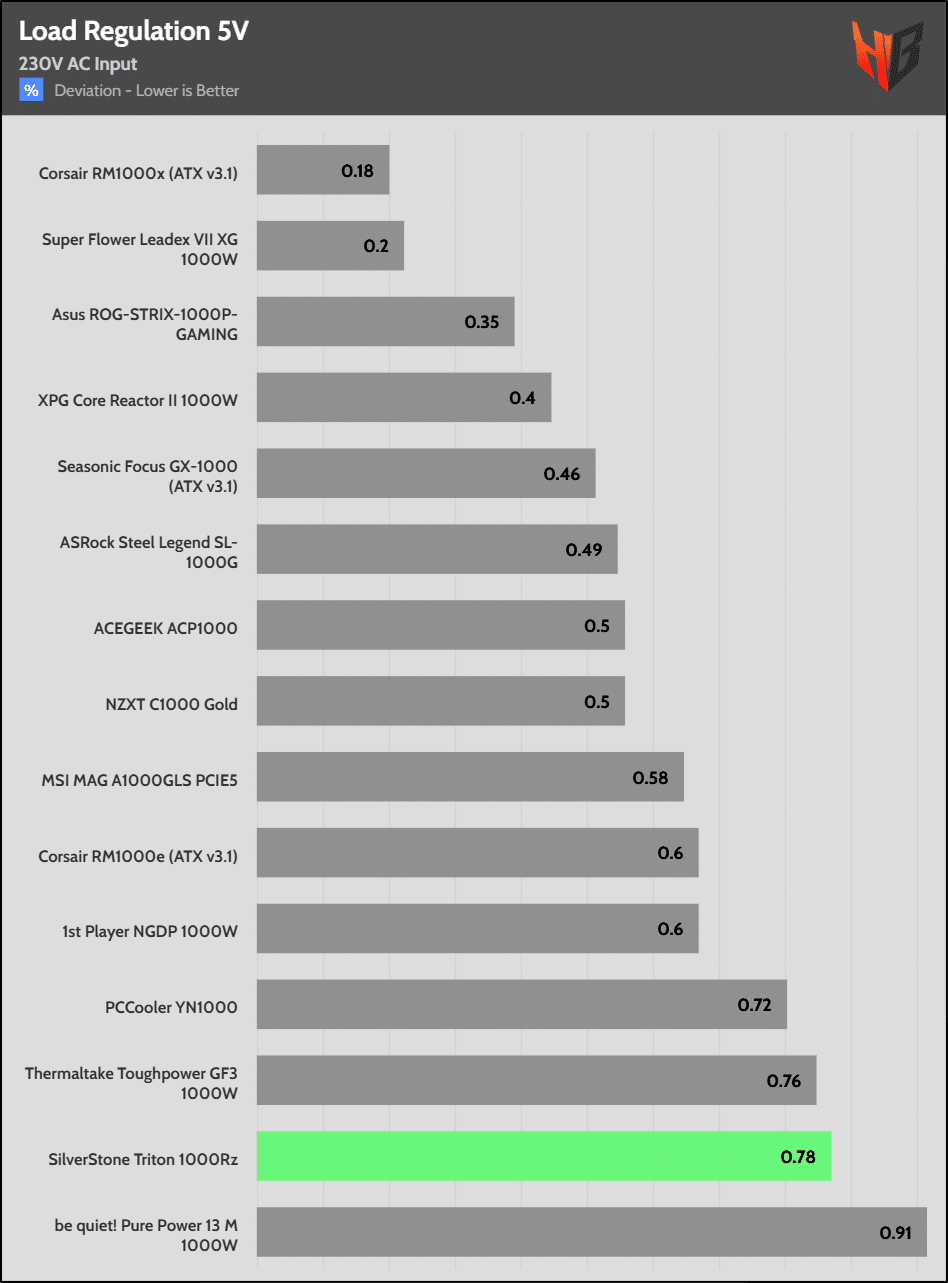

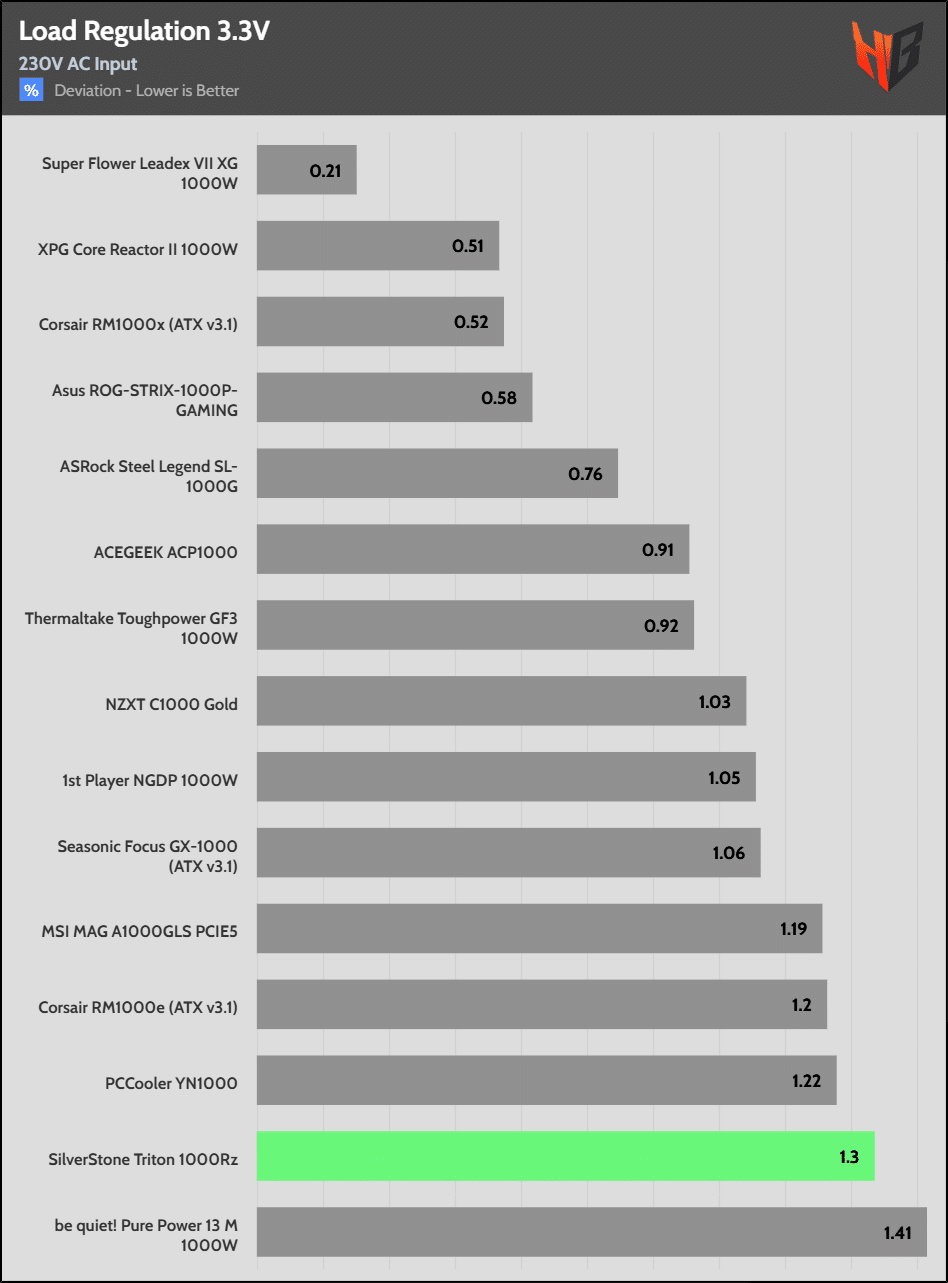

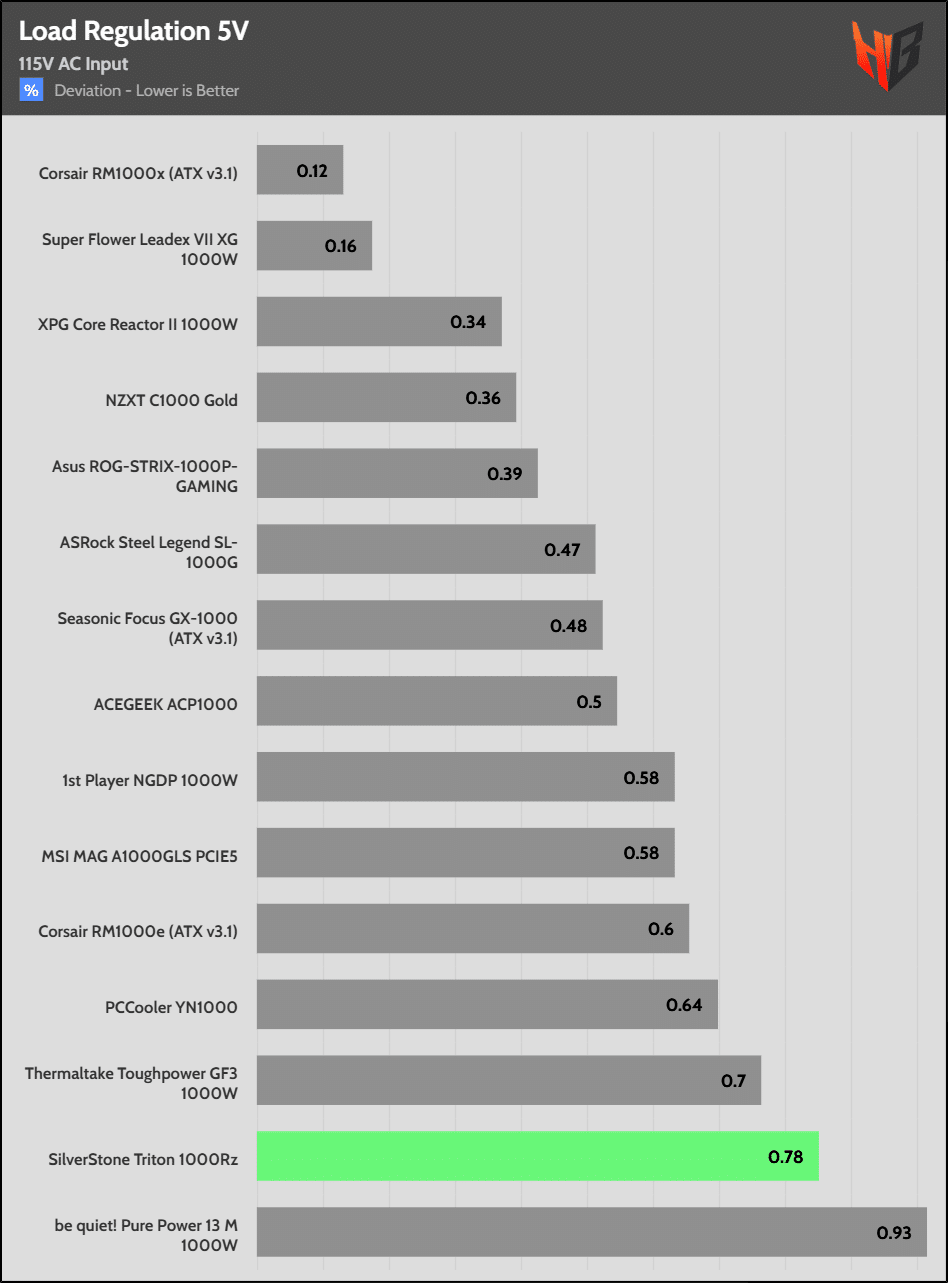

Load regulation is within 1% at 12V and 5V, but loose at 3.3V.
Test | 12V | 5V | 3.3V | 5VSB | DC/AC (Watts) | Efficiency | Fan Speed (RPM) | PSU Noise (dB[A]) | Temps (In/Out) | PF/AC Volts |
20W | 1.238A | 0.499A | 0.492A | 0.199A | 20.013 | 43.072% | 796 | 19.4 | 36.85°C | 0.925 |
12.014V | 5.008V | 3.353V | 5.038V | 46.465 | 51.7°C | 114.83V | ||||
40W | 2.722A | 0.699A | 0.689A | 0.298A | 39.998 | 77.353% | 796 | 19.4 | 37.34°C | 0.938 |
12.012V | 5.007V | 3.352V | 5.033V | 51.713 | 41.14°C | 114.83V | ||||
60W | 4.204A | 0.899A | 0.886A | 0.398A | 59.998 | 82.564% | 796 | 19.4 | 38.34°C | 0.946 |
12.020V | 5.006V | 3.351V | 5.027V | 72.669 | 40.78°C | 114.81V | ||||
80W | 5.682A | 1.099A | 1.083A | 0.498A | 79.937 | 85.217% | 797 | 19.4 | 39.76°C | 0.963 |
12.021V | 5.005V | 3.351V | 5.021V | 93.82 | 41.19°C | 114.81V |
A glance at the light loads table is always useful, as the PSU will typically operate at light loads.

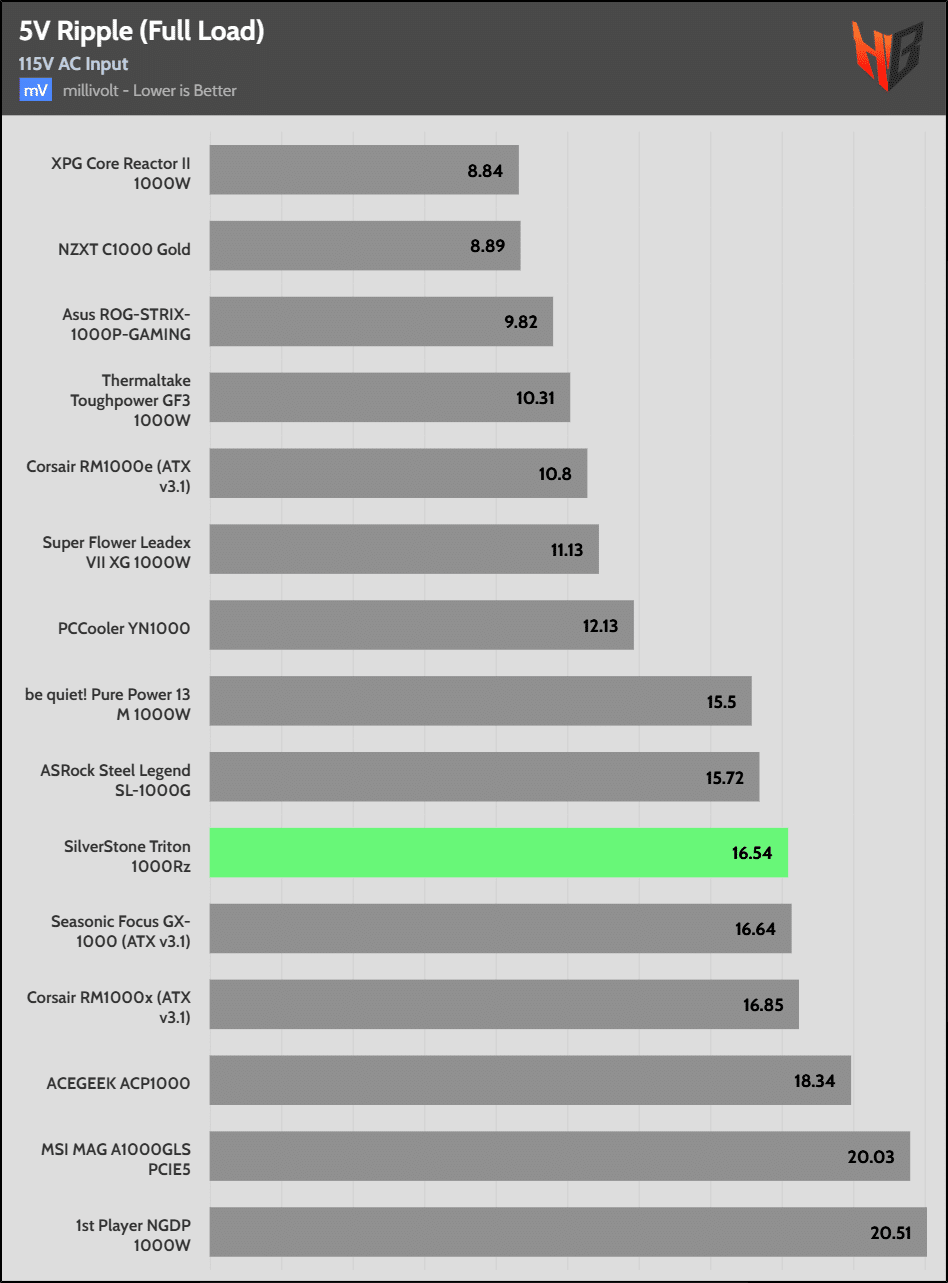

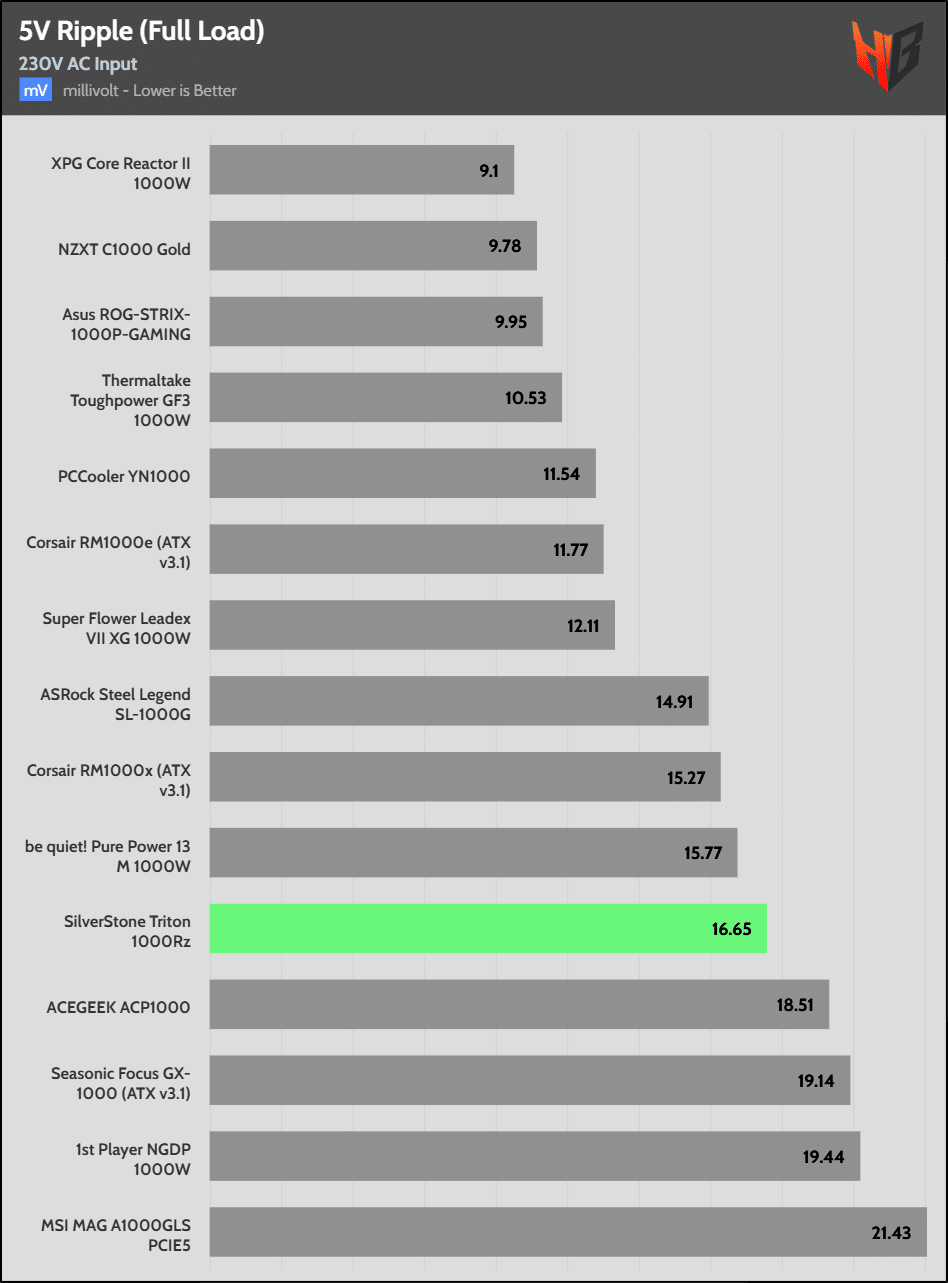

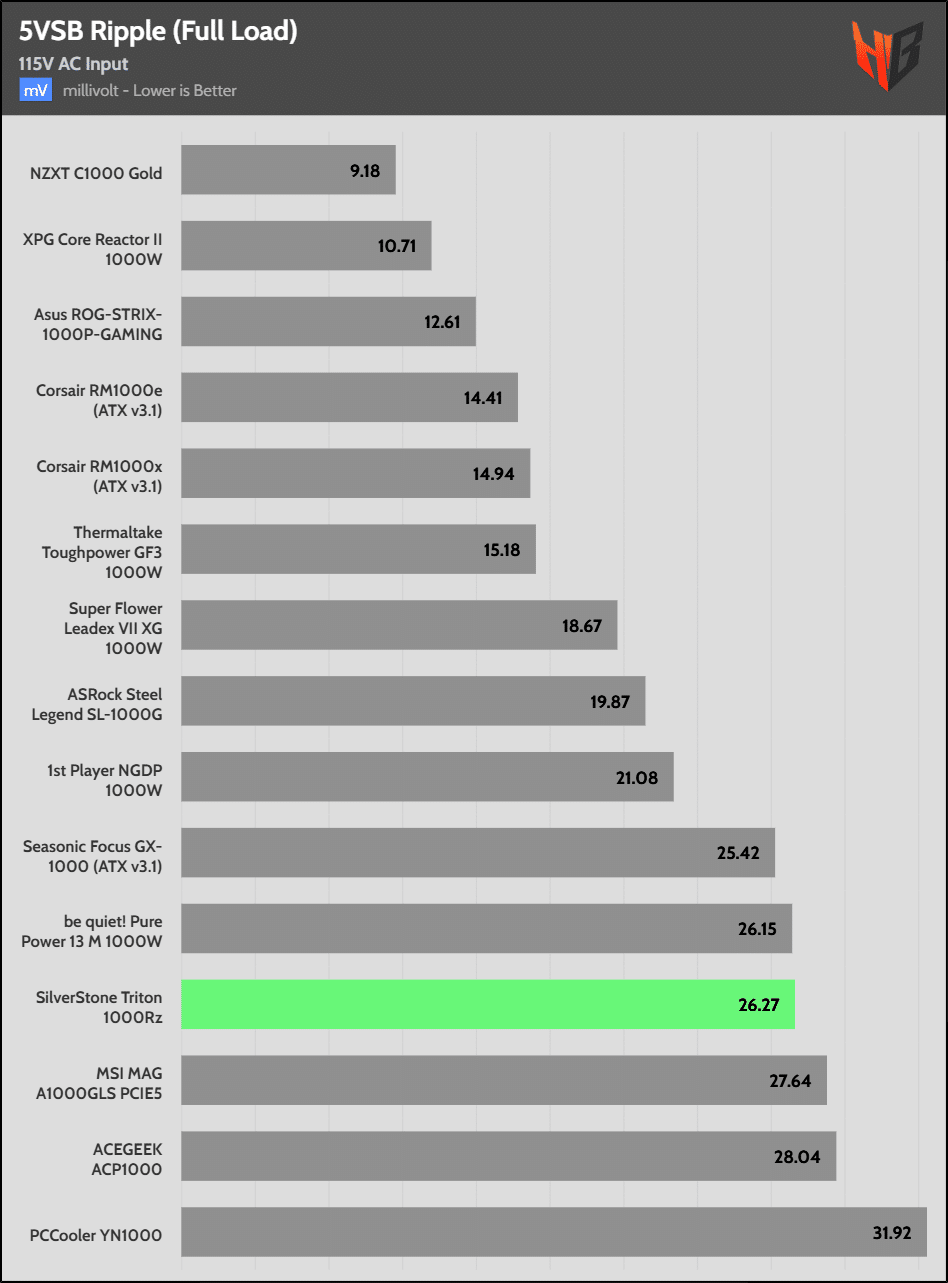

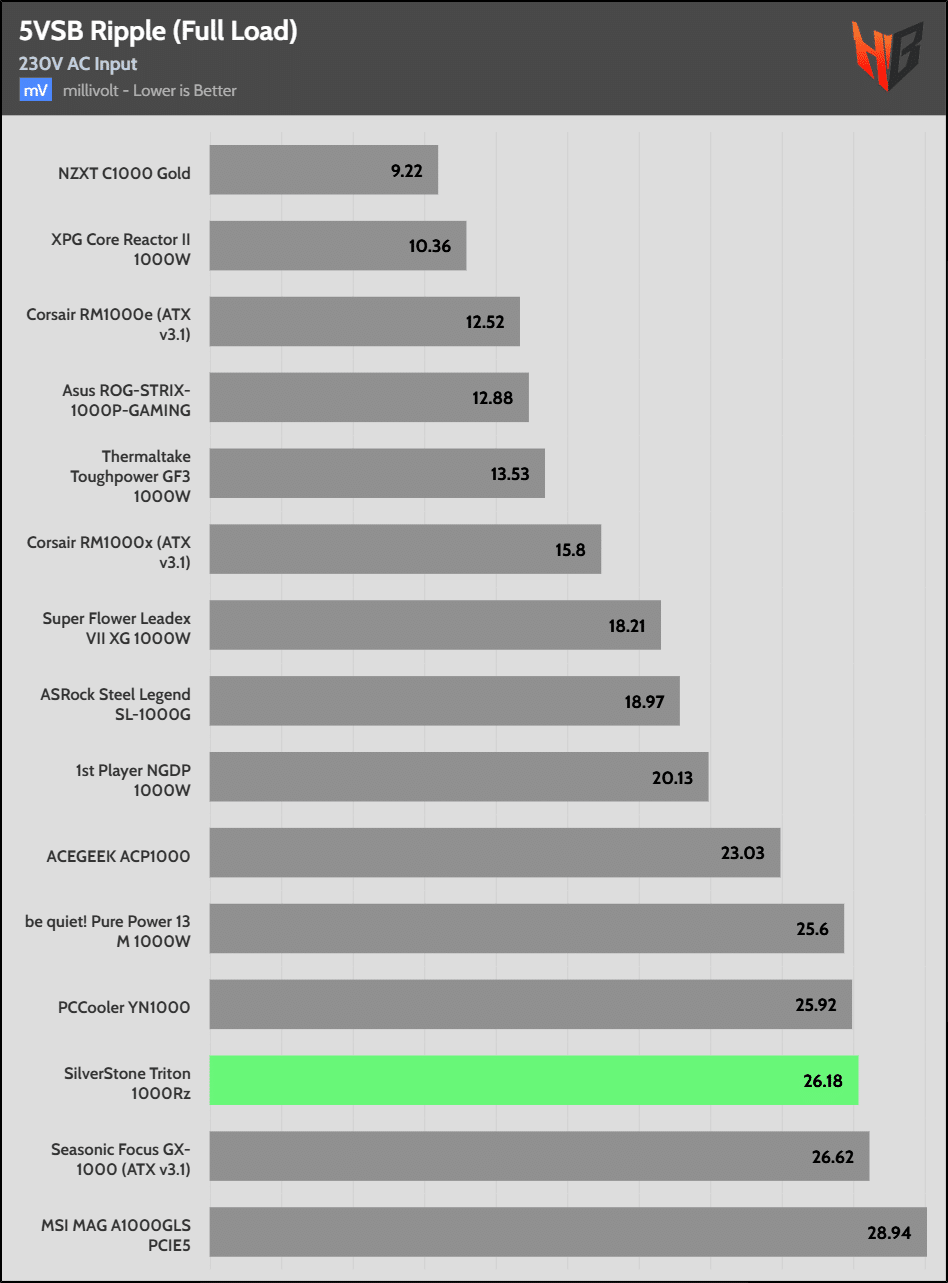

Ripple Suppression
Test | 12V | 5V | 3.3V | 5VSB | Pass/Fail |
10% Load | 20.5 mV | 11.9 mV | 13.1 mV | 10.2 mV | Pass |
20% Load | 19.9 mV | 11.9 mV | 14.8 mV | 10.8 mV | Pass |
30% Load | 19.8 mV | 13.9 mV | 14.5 mV | 11.4 mV | Pass |
40% Load | 23.0 mV | 14.6 mV | 17.3 mV | 13.8 mV | Pass |
50% Load | 22.6 mV | 14.6 mV | 18.7 mV | 18.2 mV | Pass |
60% Load | 21.4 mV | 17.4 mV | 18.9 mV | 19.0 mV | Pass |
70% Load | 21.5 mV | 15.6 mV | 19.6 mV | 24.9 mV | Pass |
80% Load | 21.0 mV | 16.4 mV | 23.9 mV | 22.2 mV | Pass |
90% Load | 22.2 mV | 16.7 mV | 22.2 mV | 24.7 mV | Pass |
100% Load | 32.2 mV | 16.5 mV | 24.5 mV | 26.3 mV | Pass |
110% Load | 34.8 mV | 17.6 mV | 26.9 mV | 28.4 mV | Pass |
Crossload 1 | 38.1 mV | 15.9 mV | 18.9 mV | 11.7 mV | Pass |
Crossload 2 | 26.5 mV | 20.1 mV | 19.4 mV | 13.5 mV | Pass |
Crossload 3 | 33.8 mV | 14.6 mV | 18.3 mV | 11.2 mV | Pass |
Crossload 4 | 30.4 mV | 15.9 mV | 22.6 mV | 18.9 mV | Pass |

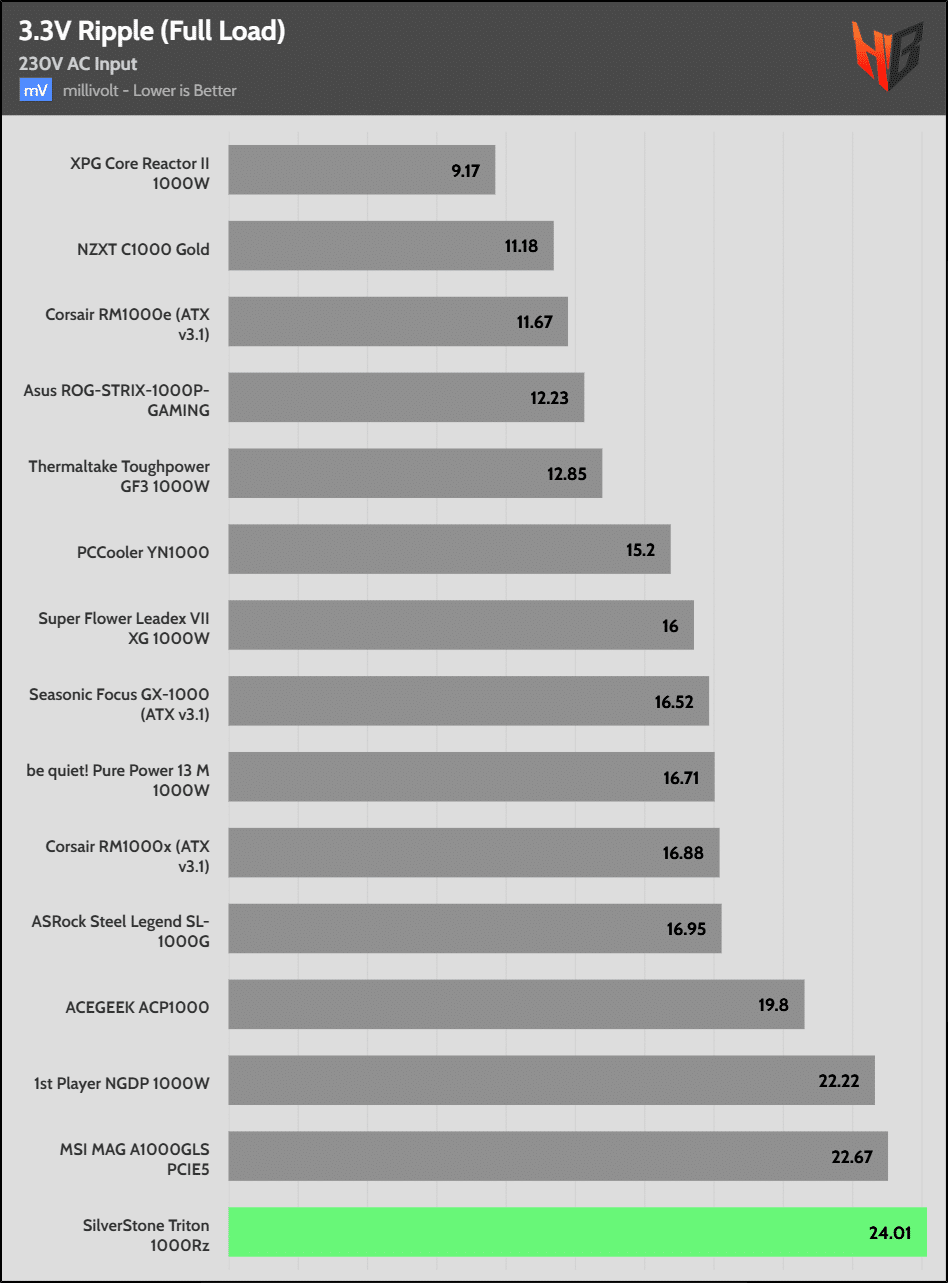

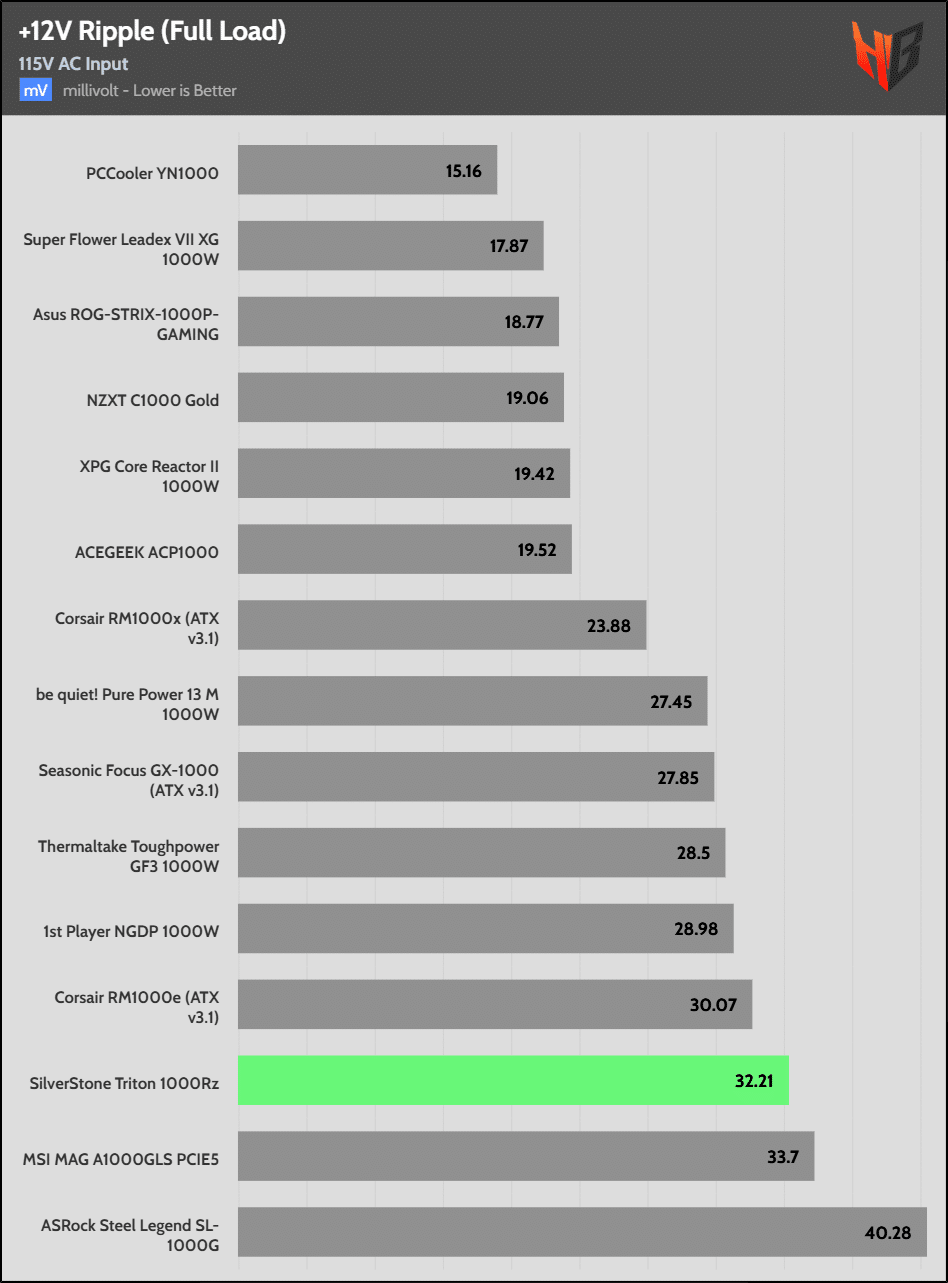

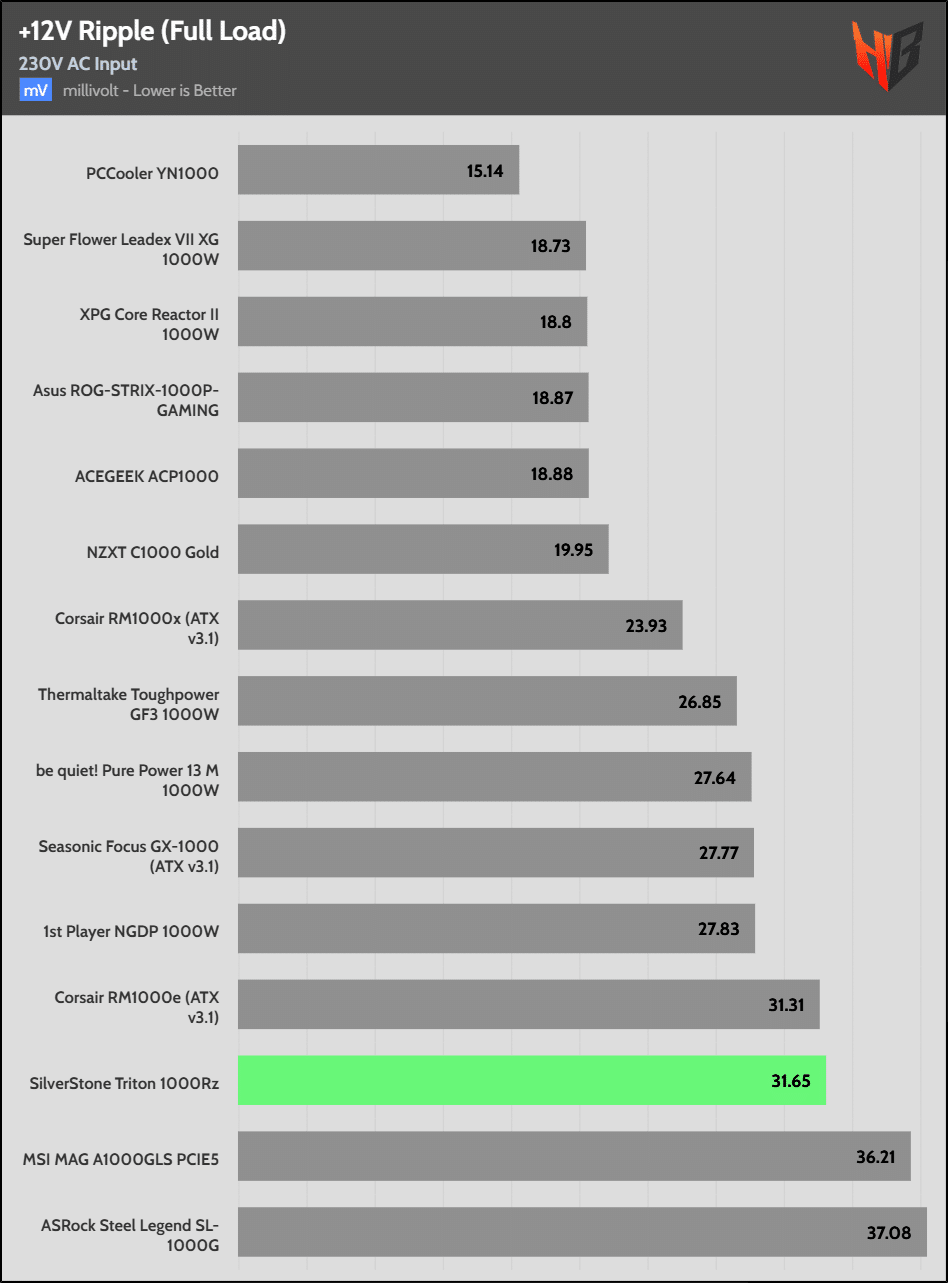

Ripple suppression could be better at 3.3V. There is also a notable increase at 12V, at 100% load in comparison to 90% load.
